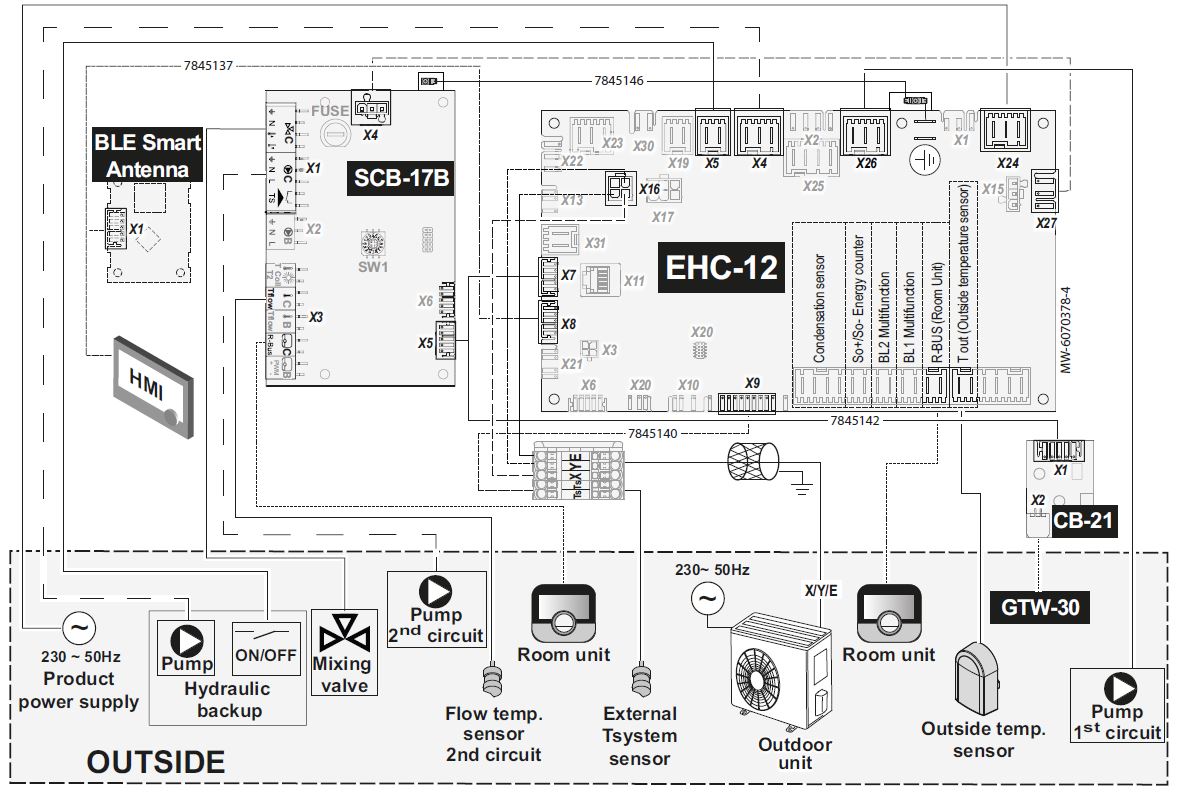

Schéma électrique DIEMAHYBRID

Désignation Description
BL1 Multifunction Entrée multifonction BL1
BL2 Multifunction Entrée multifonction BL2
BLE Smart Antenna Carte électronique pour la communication Bluetooth®
CB-21 Carte interface entre la carte EHC–12 et une connexion L-BUS externe
Condensate sensor Sonde de condensation
EHC–12 Carte électronique principale de la pompe à chaleur
External Tsystem sensor Sonde de température départ chauffage
Flow temp. sensors 2nd circuit Sonde de température départ chauffage second circuit
GTW–30 Boîtier optionnel pour les services et les diagnostics à distance
HMI Interface utilisateur
Hydraulic backup Appoint hydraulique : chaudière d'appoint
Mixing Valve Vanne mélangeuse
ON/OFF Marche/Arrêt - Contacteur Marche/Arrêt
Outdoor Unit Groupe extérieur
T out (Outside temperature sensor) Sonde de température extérieure
OUTSIDE EXTERIEUR - Composants extérieurs au module intérieur
Product power supply Alimentation électrique principale
Pump Pompe
Pump 1st circuit Pompe premier circuit - en cas d'usage d'un ballon de découplage
Pump 2nd circuit Pompe second circuit

Room Unit

R-Bus (Room Unit)

Sonde d’ambiance, thermostat SMART TC°, thermostat marche/arrêt, thermostat modu­ lant ou thermostat OpenTherm
SCB-17B Carte électronique optionnelle pour la gestion d’un second circuit
SO+/SO- Energy counter SO+/SO- Compteur d’énergie
