C140

C140... SH

C140... EP

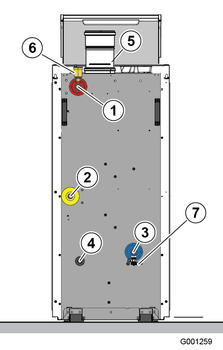

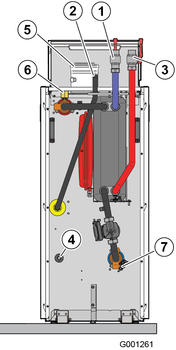

1.  Départ circuit chauffage :

• C140... : R1 1/4
• C140... EP : G1 1/4
• C140... SH : G2

2. Arrivée gaz G3/4

3. Retour circuit chauffage :

• C140... : R1 1/4
• C140... EP : G1 1/4
• C140... SH : G2

4. Évacuation des condensats (Ø 22 mm intérieur)

5. Évacuation des produits de combustion  et conduit d'amenée d'air

• C140-45 : Ø 80/125 mm
• C140-65/90/115 : Ø 100/150 mm

6. Purgeur automatique

7. Robinet de vidange avec embout
