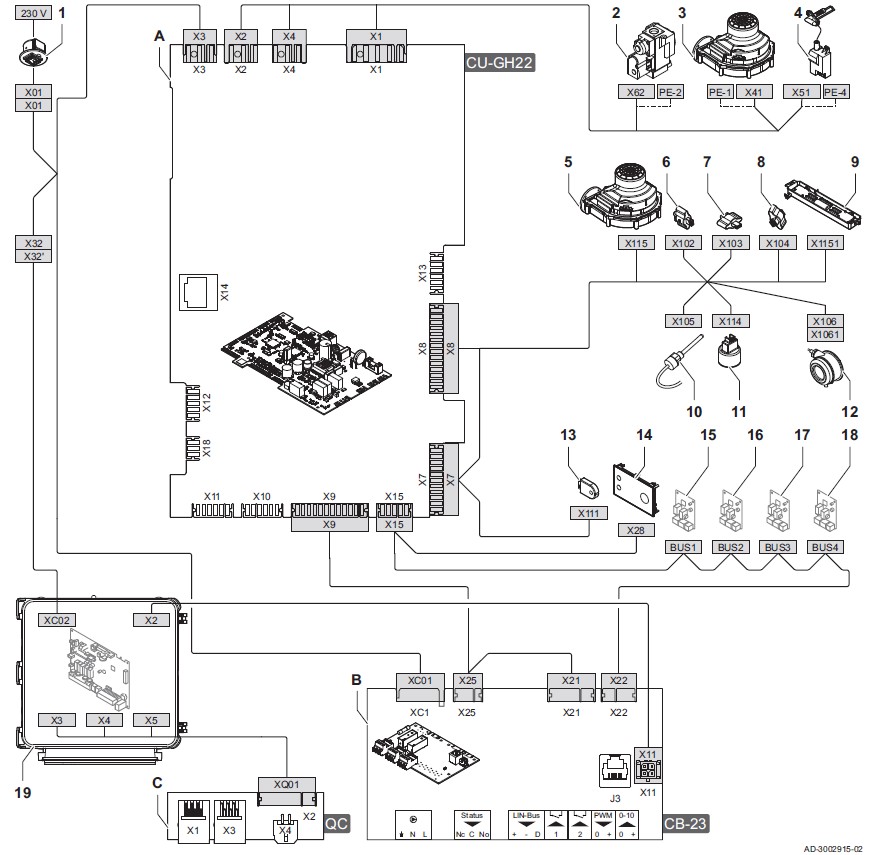

A Unité de commande - CU-GH22
B Carte de connexion - CB-23
C Carte de connexion rapide - Quick connect
1 Interrupteur marche/arrêt
2 Bloc vanne gaz
3 Alimentation du ventilateur
4 Alimentation du transformateur d'allumage
5 Signal PWM du ventilateur
6 Sonde de température du retour
7 Sonde de température de l'échangeur de chaleur
8 Sonde de température du départ
9 Éclairage intérieur
10 Sonde de température des fumées
11 Capteur de pression d'e
12 Pressostat différentiel d'air (en option)
13 Support de stockage amovible (CSU)
14 Tableau de commande (HMI)
15 Raccordement CAN pour la carte électronique
16 Raccordement CAN pour la carte électronique
17 Raccordement CAN pour la carte électronique
18 Raccordement CAN pour la carte électronique
19 Boîtier pour cartes d'extension
