Ouvrir la chaudière

1. Dévisser les deux vis sous le panneau avant.
Les vis restent en place dans les clips.
2. Tirer doucement les deux clips vers le bas pour les déverrouiller.
3. Oter le panneau avant.

Accéder aux composants

1. Enfoncer légèrement vers l'intérieur les clips situés sur les côtés du boîtier de commande.
2. Basculer le boîtier de commande vers l'avant.

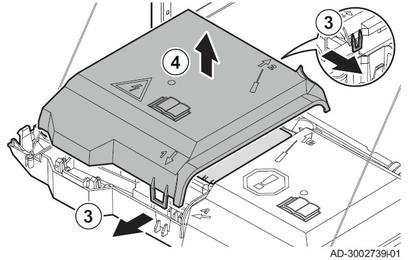

Accéder aux cartes et connecteurs

3. Tirer légèrement vers l'avant et en même temps les clips de fixation à l'avant et à l'arrière du couvercle.
4. Soulever le couvercle.
Les connecteurs situés sur les cartes de connexion sont maintenant accessibles.

Voir aussi: Emplacement des cartes
