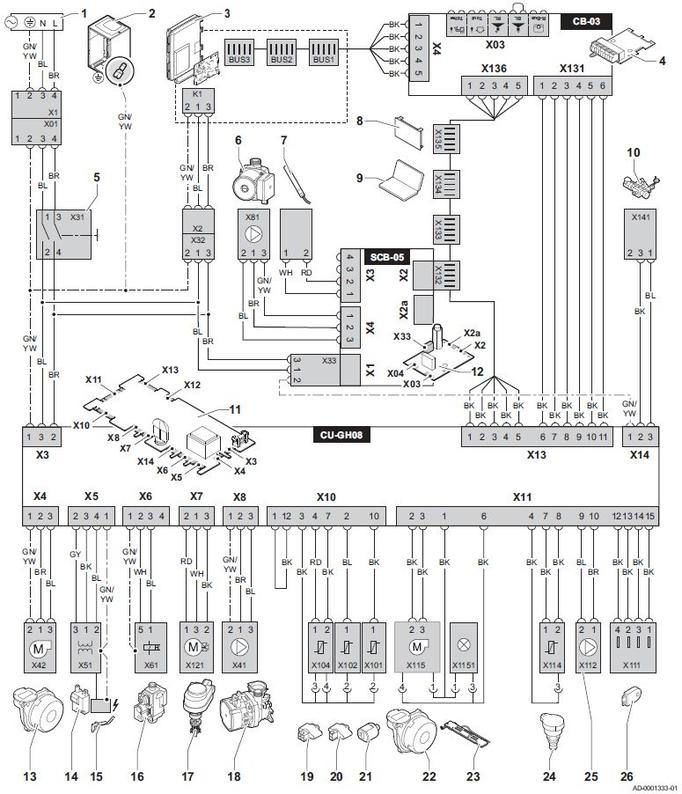

1. Alimentation
2. Connecteur de terre
3. Boîtier SCU
4. Raccordement de la carte (CB-03)
5. Interrupteur marche/arrêt
6. Pompe de circulation pour eau chaude sanitaire
7. Sonde ballon
8. Écran
9. Connexion pour entretien
10. Dispositif de remplissage automatique
11. Unité de commande CUGH-08
12. Carte électronique SCB-05
13. Alimentation du ventilateur
14. Transformateur d'allumage
15. Électrode d'allumage/d'ionisation
16. Bloc vanne gaz
17. Vanne 3 voies
18. Pompe de circulation pour chauffage
19. Sonde de température départ
20. Sonde de température retour
21. Sonde de température de l'eau chaude sanitaire
22. Signal PWM du ventilateur
23. Éclairage de la chaudière
24. Capteur de pression
25. Signal PWM de la pompe
26. Unité de stockage de la configuration (CSU)

BK Noir
BL Bleu
BR Marron
GN/YW Vert/jaune
GY Gris
RD Rouge
WH Blanc
YW Jaune
