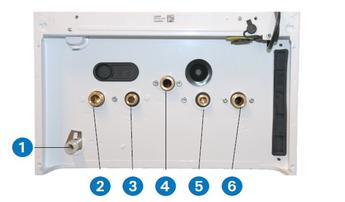

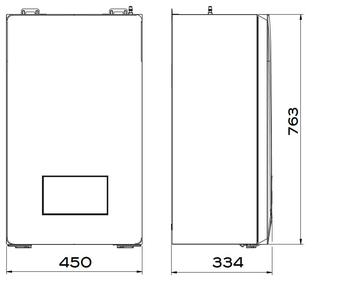

MCR2 XL

1 Sortie de condensats/soupape de sécurité
2 Départ circuit de chauffage 3/4"
3 Sortie ECS 1/2"
4 Arrivée de gaz 3/4"
5 Entrée EFS 1/2"
6 Retour circuit de chauffage 3/4"

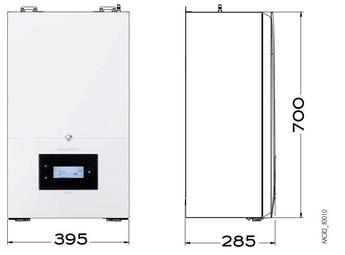

MCR2 24
MCR2 30 MI - MCR35 MI

1 Sortie de condensats/soupape de sécurité
2 Départ circuit de chauffage 3/4"
3 Sortie ECS 1/2"
4 Arrivée de gaz 3/4"
5 Entrée EFS 1/2"
6 Retour circuit de chauffage 3/4"

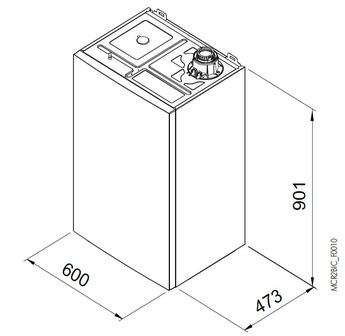

MCR2 35 BIC

1 Sortie ECS 1/2"
2 Arrivée EFS 1/2"
3 Adaptateur Ø 21,8 mm pour l'évacuation des condensats / du système
4 Arrivée de gaz 3/4"
5 Départ circuit chauffage 3/4"
6 Retour circuit chauffage 3/4"
