Attention
-Il est interdit de stocker, même temporairement, des produits et matières inflammables dans la chaufferie et à proximité de la chaudière.
-Installer la chaudière et le préparateur ECS éventuel:
    - à un emplacement couvert pour empêcher les intempéries d'endommager l'appareil.
    - dans un local à l'abri du gel
    - le plus près possible des points de puisage (pour minimiser les pertes par les tuyauteries)

Déterminer la position idéale pour le montage en tenant compte :

• des normes,
• des dimensions générales de l'appareil,
• de la position des ouvertures pour l’évacuation des gaz de combustion et/ou des raccords d’arrivée d’air ;
• du poids de la chaudière remplie d’eau et équipée de tous les accessoires

Installer la chaudière:

• sur un mur solide capable de supporter le poids de l’appareil rempli d’eau et équipé de tous les accessoires
• sur un mur plan (pente maximale autorisée : 1,5°).
• à proximité d'un raccordement aux eaux usées pour l'évacuation des condensats

Respecter les aérations préconisées +d'infos

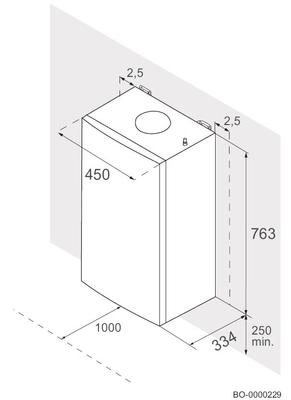

Respecter les dimensions indiquées en fonction du type de raccord utilisé (A, B, C).

MCR2 XL ...

MCR2 24 - MCR2 ... MI

MCR2 35 BIC

MCR2 / MCR2 XL avec ballon BMR80

Le préparateur BMR80 peut être monté à droite ou à gauche de la chaudière.

La cloison recevant le préparateur et la chaudière doit être capable de supporter le poids des appareils remplis d'eau.

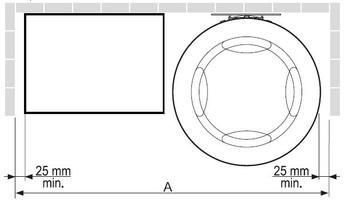

A = 900 mm (MCR2)
A = 950 mm (MCR2 XL)

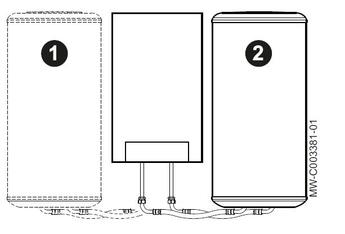

1 Ballon à gauche de la chaudière
2 Ballon à droite

Voir aussi: Raccorder un ballon ECS
