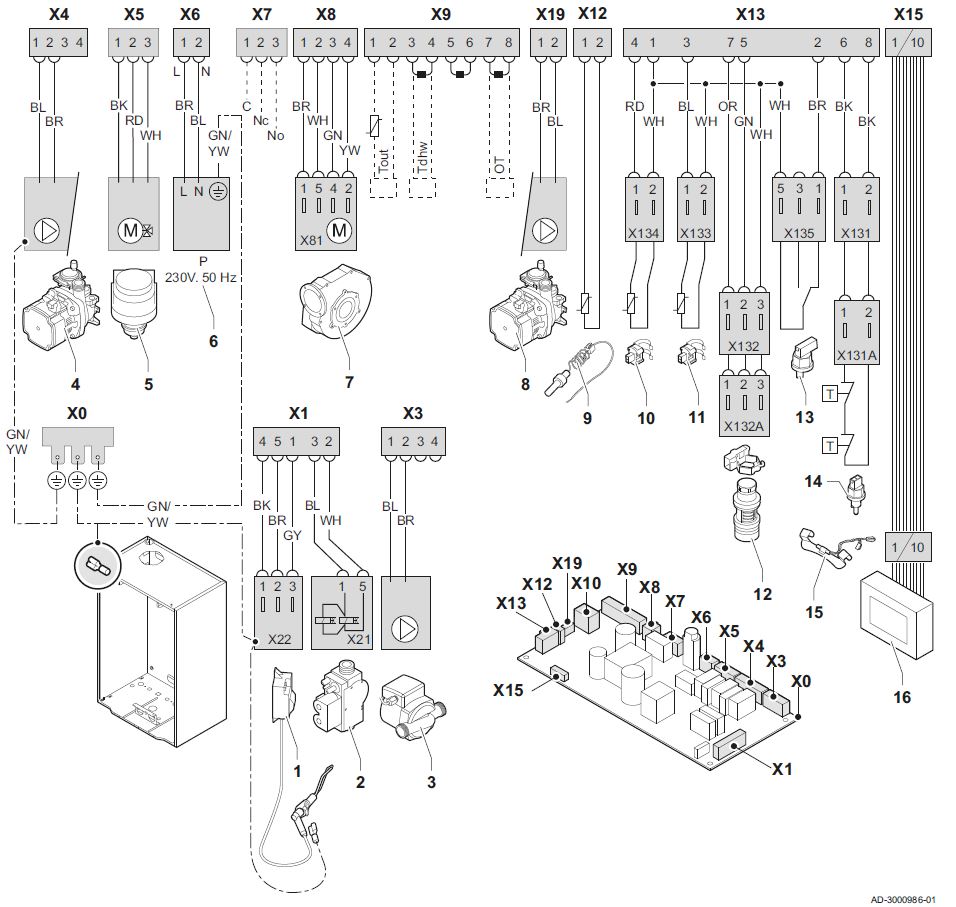

Schéma électrique MCR BIC PLUS

  • BK : Noir
  • BL : Bleu
  • BR : Brun
  • GN : Vert
  • GN/YW : Vert/Jaune
  • GY : Gris
  • RD : Rouge
  • WH :Blanc
  • YW :Jaune
  • 1 Electrode d’allumage/ionisation (E)
  • 2 Bloc vanne gaz (GB)
  • 3 Circulateur de chauffage (BP)
  • 4 Pompe de circulation (DHW/PUMP)
  • 5 Vanne 3 voies (DV)
  • 6 Alimentation électrique (P)
  • 7 Ventilateur (FAN)
  • 8 Pompe de circulation (PWM)
  • 9 Sonde ballon (BS)
  • 10 Sonde départ (FTS)
  • 11 Sonde retour (RTS)
  • 12 Débitmètre (FS)
  • 13 Pressostat hydraulique (WPS)
  • 14 Sécurité surchauffe de l'échangeur thermique (HLT)
  • 15 Disjoncteur (TB)
  • 16 Afficheur (DIS)
  • ---- : Non utilisé/non fourni
