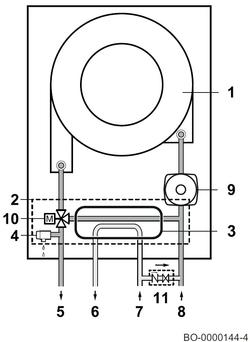

Schéma de principe

1 Échangeur de chaleur (chauffage)
2 Hydrobloc
3 Échangeur de chaleur à plaques (eau chaude sanitaire)
4 Soupape de sécurité + robinet de vidange de la chaudière
5 Départ chauffage (3/4")
6 Sortie eau chaude sanitaire (1/2")
7 Entrée eau froide sanitaire (1/2")
8 Retour circuit chauffage  (3/4")
9 Pompe (circuit de chauffage)
10 Vanne 3 voies motorisée
11 Robinet de remplissage en eau de la chaudière et de l’installation de chauffage
