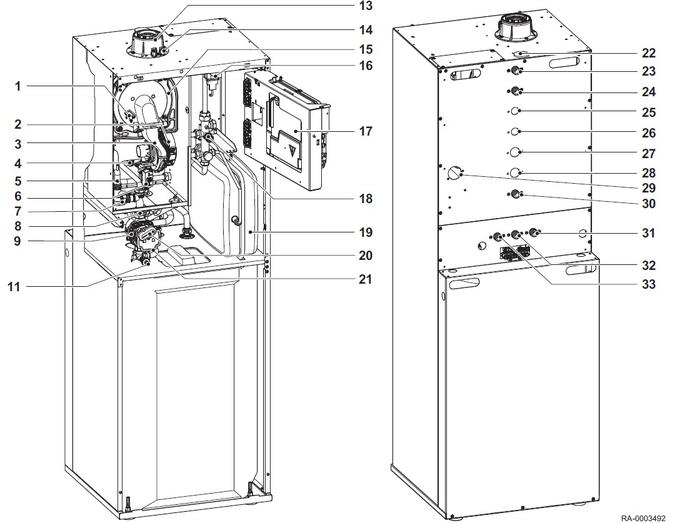

1 Électrode d’allumage et d’ionisation
2 Ventilateur
3 Tube de mélange
4 Sonde de température du retour
5 Siphon
6 Bloc gaz
7 Soupape de sécurité
8 Clapet anti-thermosiphon
9 Pompe de chauffage
11 Vanne de remplissage et de vidange
13 Adaptateur de fumées
14 Orifices d’inspection
15 Échangeur de chaleur
16 Vanne 3 voies avec moteur
17 Tableau de commande  - carte CU-GH21
18 Collecteur hybride avec manomètre
19 Vase d’expansion
20 Alpha Reader, appareil portable pour l’équilibrage hydraulique (accessoire en option)
21 Support pour Alpha Reader (préinstallé)
22 Multi Port
23 Départ chauffage
24 Retour chauffage
25 Départ chauffage 2ème circuit de chauffage (accessoire)
26 Retour chauffage 2ème circuit de chauffage (accessoire)
27 Entrée pour le groupe extérieur à haute pression (accessoire)
28 Sortie pour le groupe extérieur à haute pression (accessoire)
29 Passe-fil
30 Raccord du gaz
31 Circulation
32 Eau froide
33 Eau chaude
