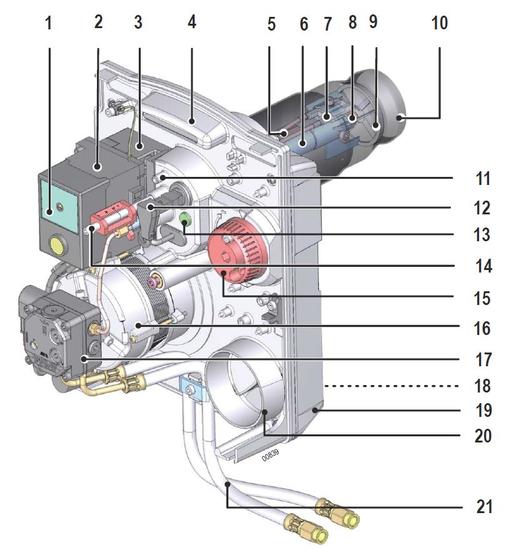

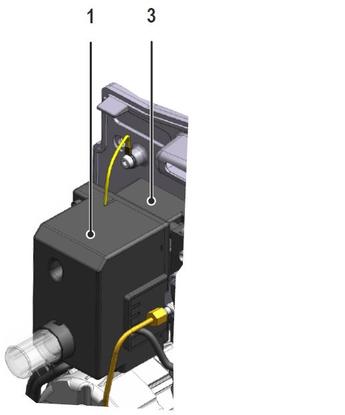

1.	Coffret de commande et de sécurité
2.	Socle
3.	Transformateur d'allumage
4.	Platine porte-composants
5.	Préchauffeur (Seulement pour M 100 RS)
6.	Ligne gicleur
7.	Electrode d'allumage
8.	Gicleur
9.	Tête de combustion
10.	Tube de flamme
11.	Point de mesure de pression de l'air à la tête
12.	Cellule de détection de flamme
13.	Oeilleton de visualisation de la flamme
14.	Vis de réglage de la position de la tête de combustion
15.	Bouton de réglage du volet d'air(1)
16.	Moteur
17.	Pompe fioul
18.	Caisson d'air
19.	Carcasse
20.	Entrée d'air
21.	Flexibles d'alimentation fioul

(1) Le brûleur M 100/3 S & M 100/3 S - F30 fonctionne sans la grille perforée après le volet d'air.
