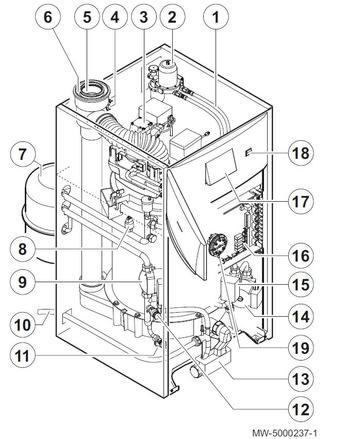

Chaudière

1 Flexibles d’alimentation fioul
2 Filtre fioul + désaérateur + robinet d’arrêt
3 Brûleur fioul modulant prémonté et préréglé
4 Mise de mesure des fumées / Air comburant
5 Tuyau d’évacuation des fumées (diamètre 80 mm)
9 Amenée d’air (diamètre 125 mm)
7 Vase d’expansion 18 l
Belgique : vase d’expansion en option
8 Capteur de pression électronique (pression dans le circuit
chauffage)
9 Circulateur modulant
10 Tuyau d’évacuation des condensats
11 Robinet de vidange
12 Soupape de sécurité 0,3 MPa (3 bar)
13 Siphon
14 Pompe chauffage circuit vanne mélangeuse (option)
15 Vanne mélangeuse motorisée 3 voies (option)
16 Platines de raccordement (PCU + SCU)
17 Module de commande
18 Interrupteur marche/arrêt
19 Pressostat de fumées

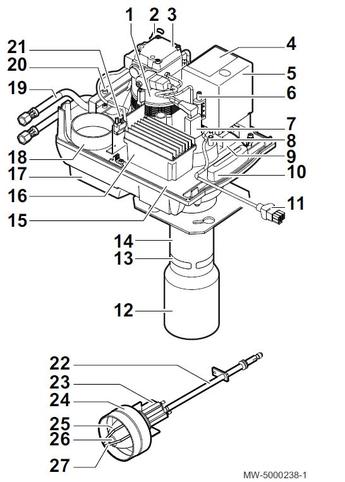

Brûleur

1 Moteur modulant
2 Capteur de pression
3 Pompe fioul modulante
4 Afficheur coffret de commande - non utilisé
5 Coffret de commande et de sécurité du brûleur
6 Vis de réglage de la fente de recirculation
7 Cellule de détection de flamme
8 Point de mesure de pression de l’air à la tête
9 Transformateur d’allumage
10 Poignée
11 Câble BUS pour le raccordement au système de régulation
12 Tube flamme
13 Fente de recirculation
14 Tube brûleur
15 Platine porte-composants
16 Coffret de gestion du moteur modulant
17 Caisson d’air
18 Entrée d’air
19 Flexibles d’alimentation fioul
20 Poignée + bride de fixation flexible
21 Connecteur 230 V
22 Ligne gicleur
23 Préchaufeur
24 Tête de combustion
25 Buse d’air
26 Gicleur
27 Électrode d’allumage
