Le chauffe-eau thermodynamique TWH SPLIT ... WH est composé :

- d'un préparateur ecs de 150 ou 200 litres, avec résistance électrique blindée de 1,6 kW,
- d'un tableau de commande (régulateur avec programmation horaire)
- d'un groupe extérieur (module PAC),

Le préparateur et le module extérieur sont reliés par des conduits frigorifiques (fluide frigorigène R-134a).

Le chauffe-eau TWH SPLIT ... WH… prélève l’énergie présente dans l’air extérieur (jusqu'à -15°C) pour le réchauffage de  l’eau chaude sanitaire jusqu'à 65° C.

La résistance électrique de 1,6 kW permet le réchauffage de l'eau chaude sanitaire en appoint.

Le chauffe-eau thermodynamique doit être installé dans un local hors gel.

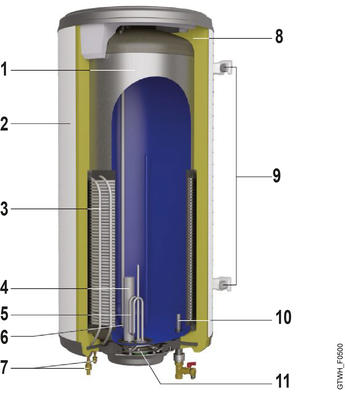

Préparateur d’eau chaude sanitaire

1. Cuve émaillée
2. Habillage
3. Tube condenseur
4. Anode magnésium
5. Résistance électrique
6. Sortie eau chaude sanitaire
7. Connections de la liaison frigorifique 1/4”- 3/8" +d'infos
8. Isolation
9. Etriers de fixation au mur
10. Entrée eau froide sanitaire
11. Tampon de visite

Tableau de commande (version SODU 3M)
+d'infos

ou
Tableau de commande (version SODU 2M)
+d'infos

Groupe extérieur (SODU 3M)

1 Ventilateur
2 Carte unité centrale
3 Bornier de connexions électriques
4 Compresseur
5 Sonde de température évaporateur
6 Condensateur du compresseur
7 Evaporateur
8 Sonde température d’air
9 Sonde de température d’aspiration
10 Vanne 4 voies
11 Clapet anti-retour
12 Filtre
13 Pressostat haute pression
14 Sonde de température de sortie du compresseur
15 Détendeur électronique
16 Raccord fluide frigorigène 1/4” - ligne liquide
17 Raccord fluide frigorigène 3/8” - ligne gaz

ou Groupe extérieur  SODU 2M

1. Evaporateur
2. Ventilateur
3. Compresseur
4. Sonde de température de sortie du compresseur
5. Bornier de la connexion afficheur
6. Connecteur sonde de température
7. Vanne 3 voies
8. Vanne 2 voies
9. Sonde de température évaporateur
10. Filtre déshydrateur
11. Sonde de température extérieure
12. Détendeur électronique
13. Pressostat haute pression
14. Vanne 4 voies
15. Bornier de connexions électriques
16. Sonde de température aspiration
17. Boîtier électrique de commande
