Respecter les normes et directives en vigueur.

Avant de procéder aux raccordements hydrauliques, rincer les circuits eau chaude sanitaire.

Monter les raccords diélectriques

(fournis dans le sachet accessoires)

Monter les raccords en intercalant le joint sur les piquages sanitaires entrée / sortie.

Raccordement au circuit eau sanitaire

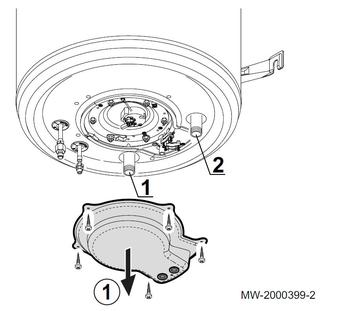

  Démonter le couvercle inférieur.
  Rincer impérativement les circuits ecs et les tuyauteries d’arrivée d’eau froide avant d’effectuer les raccordements
pour ne pas introduire de particules métalliques ou autres dans la cuve du préparateur d’eau chaude sanitaire.
 Monter un mitigeur thermostatique d’eau sanitaire (obligatoire) à la sortie du préparateur d’eau chaude sanitaire
(non fourni)

1 Sortie d’eau chaude sanitaire G3/4" (collerette rouge)
2 Entrée d’eau froide sanitaire G3/4" (collerette bleue)

Groupe de sécurité

Conformément aux règles de sécurité, un groupe de sécurité (repère 30) doit être monté sur l’entrée d’eau froide sanitaire du chauffe-eau.
Nous préconisons les groupes de sécurité hydrauliques à membrane de marque NF.
Soupape de sécurité 7 bar (0.7 MPa)
- Intégrer la soupape de sécurité dans le circuit d’eau froide.
- Installer la soupape de sécurité près du chauffe-eau, à un endroit facile d’accès.

 9 Vanne de sectionnement
28 Entrée eau froide sanitaire
29 Réducteur de pression
30 Groupe de sécurité
54 Extrémité de la conduite de décharge libre et visible 2 à 4 cm au-dessus de l’entonnoir d’écoulement
    a Arrivée eau froide intégrant un clapet anti-retour
    b Raccordement à l’entrée eau froide du préparateur
    c Robinet d’arrêt
    d Soupape de sécurité 0,7 MPa (7 bar)
    e Orifice de vidange
