Unités intérieures UCAEC

Installation

Les cassettes UCAEC sont à installer dans un faux plafond.

Respecter les distances minimales (mm) suivantes suivantes:

cllim_f0024

Flux d'aire de l'unité intérieure UCAEC

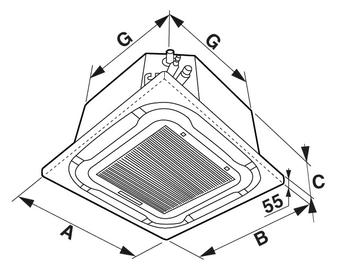

Dimensions principales UCAEC

COTES (mm) A B C G
UCAEC 35 650 650 260 570
UCAEC 50 650 650 260 570
UCAEC 70 950 950 250 835
UCAEC 100 950 950 290 835
UCAEC 120 950 950 290 835
UCAEC 140 950 950 290 835
UCAEC 180 950 950 290 835



L
