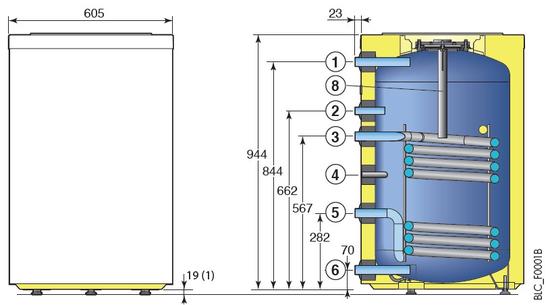

BLC 150

1 Sortie eau chaude sanitaire G1

2 Circulation G 3/4

3 Entrée échangeur G1

4 Doigt de gant pour sonde ecs int. Ø 16,1 mm

5 Sortie échangeur G1

6 Entrée eau froide et orifice de vidange G1

8 Anode

(1) Pieds réglables de 19 à 29 mm

G : filetage extérieur cylindrique (étanchéité par joint plat)

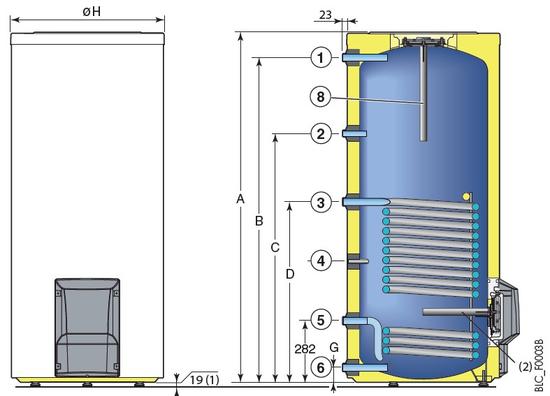

BLC 200 à 500

1 Sortie eau chaude sanitaire G1

2 Circulation G 3/4

3 Entrée échangeur G1

4 Doigt de gant pour sonde ecs int. Ø 16,1 mm

5 Sortie échangeur G1

6 Entrée eau froide et orifice de vidange G1

8 Anode

(1) Pieds réglables de 19 à 29 mm
(2) Pour les modèles 300, 400 et 500 l

G : filetage extérieur cylindrique (étanchéité par joint plat)
