Ecran tactile DIEMACONTROL PRO
(Tableau de bord)

1 Touche Menu*
2 Cascade de chaudières*
3 Cascade de pompes à chaleur*
4 Bouteille de découplage*
5 Ballon tampon (eau de chauffage)*
6 Niveau installateur (accès: saisir le code)
7 Circuit de chauffage*
8 Circuit de rafraîchissement*
9 Ballon ECS*
10 Le niveau installateur  est actif
11 Température extérieure
12 Avertissement ou indication d'erreur

*la touche permet l'accès au menu correspondant.

Icônes

Icône	Description
	Accéder au menu principal
	Accès au niveau installateur et indication du niveau installateur inactif.
	Sortie du niveau installateur et indication du niveau installateur actif
	Niveau installateur actif
	Informations supplémentaires : description et Identifiant symbole
	Indicateur d'avertissement
	Indicateur d'erreur
	Au moins un brûleur de la cascade de chaudières est en marche
	Au moins une pompe à chaleur de la cascade de pompes à chaleur est en marche
	Programme horaire actif pour la zone
	Commande manuelle pour la zone
	Dégivrage actif pour la zone
	Paramètre Réglage temporaire de la température actif pour la zone
	La sonde de température extérieure est connectée

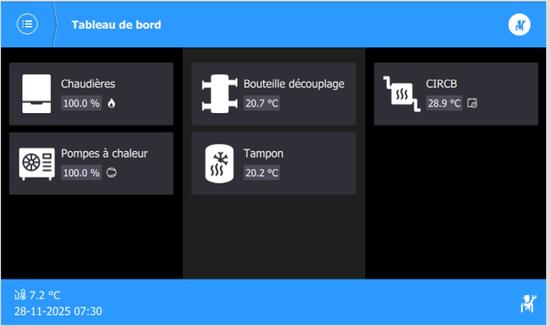

Écran d'accueil

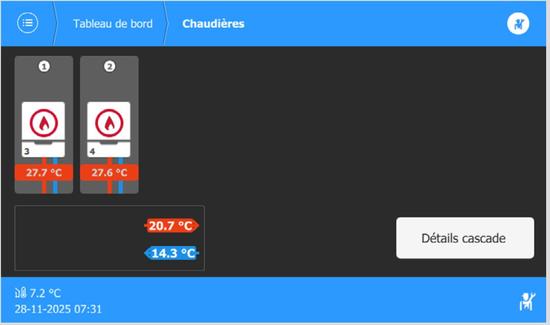

Visualiser la cascade de chaudières

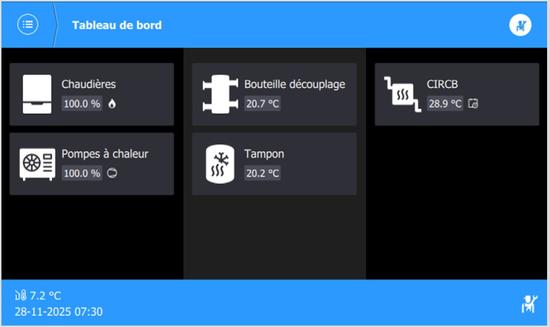

Visualiser la cascade de pompes à chaleur
