Le Kit Diemahybrid MONO R32 est constitué de 3 éléments permettant d'hybrider facilement une chaudière existante jusque 35 kW:

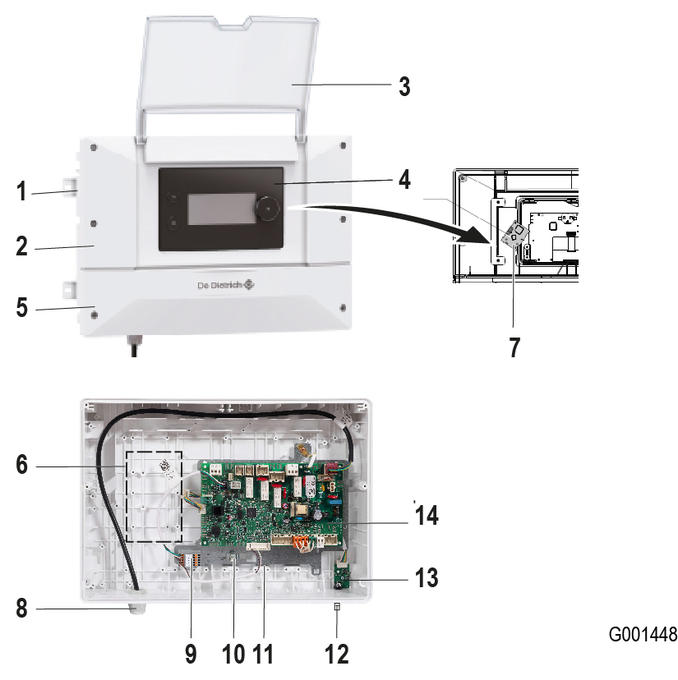

La régulation Diemahybrid

Gère l'ensemble: module extérieur + kit hydraulique + chaudière

1 Habillage avec languettes de fixation
2 Capot avant supérieur
3 Couvercle interface utilisateur
4 Interface utilisateur E-pilot
5 Capot avant inférieur
6 Emplacement pour carte option SCB-17B
7 Carte BLE Smart Antenna (Bluetooth^®)
8 Presse-étoupe pour passage câble d'alimentation
9 Bornier TsTsXYE
10 Reprise de masse du câble BUS
11 Arrêt de traction
12 Connecteur de terminaison L-BUS
13 Carte électronique CB-21
14 Carte principale EHC-12 (régulation de la PAC et gestion du 1er circuit de chauffe (circuit direct)

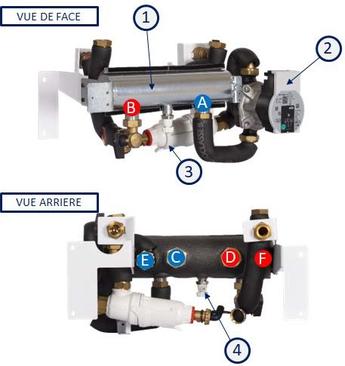

Les composants hydrauliques: kit AURIGA ECO

1 Bouteille de mélange
2 Pompe circuit
3 Filtre magnétique 1000 μm
4 Robinet de vidange
A Retour circuit
B Départ circuit
C Retour PAC
D Départ PAC
E Retour chaudière
F Départ chaudière

Le groupe extérieur MONO AWHP2R

1 Évaporateur
2 Ventilateur
3 Compresseur
4 Condenseur
5 Circulateur +d'infos
6 Carte principale module hydraulique
7 Bornier d’alimentation électrique
8 Vanne 4 voies d’inversion de cycle
9 Carte de commande principale PAC

Composants hydrauliques (MONO AWHP2R)

4/6 kW
sans résistance électrique d'appoint

8 kW sans résistance électrique d'appoint

1. Purgeur automatique
3. Vase d’expansion 8 litres
4. Ligne gaz frigorigène
6. Ligne liquide frigorigène
7. Débitmètre
8. Circulateur Wilo PARA 25/9
9. Echangeur à plaques (Condenseur)
10. Départ installation
11. Soupape de sécurité 3 bars
12. Retour installation

Sondes de température
5.1  T2B : Sonde fluide frigo gaz
5.2  T2 : Sonde fluide frigo liquide
5.4  TW_out : Sonde eau départ échangeur
5.5  TW_in :Sonde eau retour échangeur
