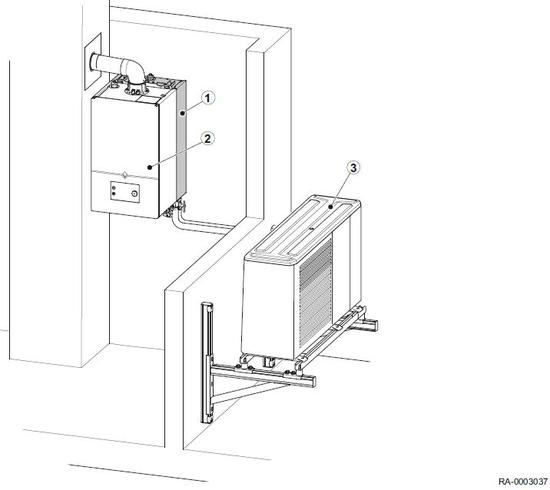

Système hybride avec dosseret, chaudière MCR2XL et pompe à chaleur MONO AWHP2R

  1 Dosseret (module intérieur)
  2 Chaudière gaz à condensation
  3 Pompe à chaleur (groupe extérieur)

Fonctionnement du système hybride

Le système hybride (chaudière gaz à condensation et pompe à chaleur) est piloté et contrôlé depuis le tableau de commande de la chaudière gaz à condensation MCR2XL.
Les paramètres de la pompe à chaleur sont également contrôlés et réglés via ce tableau de commande.

Le paramétrage d'usine essaie d'abord de répondre aux besoins en chauffage à l'aide de la pompe à chaleur. +d'infos
La chaudière est utilisée si nécessaire.
Le mode hybride peut être personnalisé via le paramètre HP061.

Les modes de fonctionnement hybrides suivants sont possibles:

Mode de fonctionnement	Description	Paramètres supplémentaires
PAC seule	La pompe à chaleur couvre seule les besoins de chauffage si la température extérieure est supérieure à la température de bivalence HP000. Si la température extérieure est inférieure à HP000, la chaudière d'appoint se met en marche si besoin. Si la température extérieure est inférieure à la température extérieure minimale de la pompe à chaleur (HP051), la pompe à chaleur s'éteint et seule la chaudière d'appoint fonctionne. En ajustant les paramètres HP000 et HP051, le fonctionnement peut être bivalent-parallèle (paramétrage usine), de même que bivalent-partiellement parallèle et bivalent-alternatif.(1)(2)(3)	HP000 Température de bivalence HP051 T.Ext. minimale arrêt PAC
En fonction du coût	L'unité de commande choisit le générateur de chaleur le moins cher en fonction du coefficient de performance de la pompe à chaleur et des coûts de l'énergie. Le fonctionnement est toujours bivalent-alternatif.(1)	HP062 Coût électricité heures pleines HP063 Coût électricité heures creuses HP064 Coût Gaz/Fioul
En fonction de l'énergie primaire	Le système de commande choisit le générateur de chaleur qui consomme le moins d'énergie primaire. Le fonctionnement est toujours bivalent-alternatif.(1)	HP054 COP seuil
En fonction des émissions	Le système de commande choisit le générateur de chaleur qui émet le moins de CO2. Le fonctionnement est toujours bivalent-alternatif.(1)	HP065 Coef CO2 électricité chauffage HP066 Coef CO2 électricité ECS HP067 Coef CO2 Gaz/Fioul

(1) Bivalent-alternatif : La pompe à chaleur assure l'alimentation jusqu'au point de bivalence HP000, au-dessous duquel elle est ensuite entièrement transférée au générateur supplémentaire. La pompe à chaleur est ensuite éteinte. Pour ce mode de fonctionnement, HP000 et HP051 doivent être réglés à la même valeur.

(2) Bivalent-parallèle (paramétrage usine) : La pompe à chaleur n'active le générateur de chaleur supplémentaire qu'à partir d'un certain point, le point de bivalence HP000.

(3) Bivalent-partiellement parallèle : La pompe à chaleur fonctionne jusqu'au point de bivalence, puis active le générateur supplémentaire en parallèle, qui prend en charge la pompe à chaleur jusqu'à la température extérieure minimale HP051. Si la température devient inférieure à ce minimum, la pompe à chaleur s'éteint et la chaleur est générée uniquement par le générateur supplémentaire.
