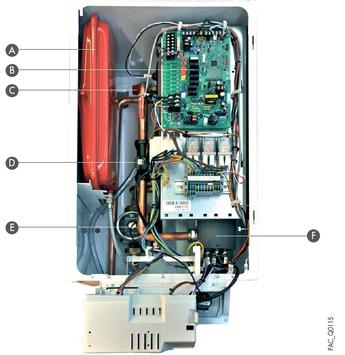

Module hydraulique Inverter MIV-3/EM et  MIV-3/ET

(appoint électrique)

A Vase d’expansion 8 litres +d'infos
B Carte interface
C Soupape de sécurité
D Contrôleur de débit
E Circulateur chauffage à indice d’efficacité énergétique EEI < 0,23
F Résistance électrique :
  - de 2 à 6 kW pour MIV-3/EM
  - de 3 à 9 kW pour MIV-3/ET

Tableau de commande :  +d'infos

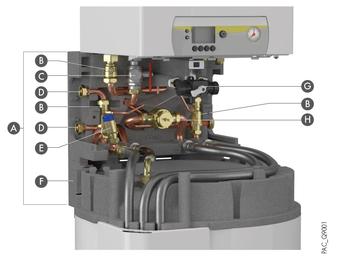

Kit multifonction :

A Kit hydraulique multi fonction
B Vanne d’arrêt
C Vanne d’arrêt avec filtre intégré
D Entrée eau froide sanitaire - sortie eau chaude sanitaire
E Soupape de sécurité ecs 7 bar
F Collecteur de condensats
G Disconnecteur
H Vanne d’inversion chauffage/ecs (moteur non représenté)

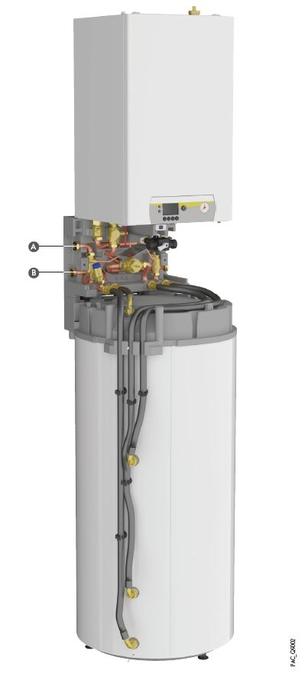

Préparateur 180 HPSL

A Entrée eau froide sanitaire
B Sortie eau chaude sanitaire

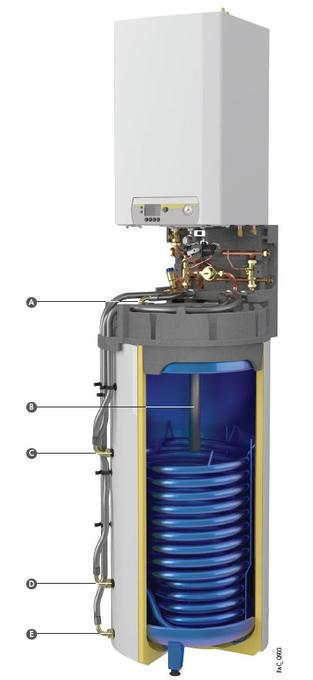

A Sortie eau chaude sanitaire du préparateur
B Anode magnésium
C Entrée échangeur
D Sortie échangeur
E Entrée eau froide sanitaire dans le préparateur

Unités extérieures AWHP

AWHP 4.5 MR

A Évaporateur
B Ventilateur
C Compresseur
D Platine électronique
E Raccordement électrique
F Vanne 4 voies d’inversion de cycle
G Raccordement liquide frigo
H Raccordement gaz frigo

AWHP 6 MR-3

A Évaporateur
B Ventilateur
C Platine électronique
D Compresseur “Inverter” à accumulateur de puissance
E Raccordement liquide frigo (non visible)
F Raccordement gaz frigo (non visible)

AWHP 8 MR-2

A Évaporateur
B Ventilateur
C Platine électronique
D Vanne 4 voies d’inversion de cycle
E Raccordement gaz frigo
F Raccordement liquide frigo
G Compresseur “Inverter” à accumulateur de puissance.

AWHP 11 ET 16 MR/TR-2

A Évaporateur
B Ventilateur
C Platine électronique
D Vanne 4 voies d’inversion de cycle
E Raccordement liquide frigo
F Raccordement gaz frigo
G Compresseur “Inverter” à accumulateur de puissance
