ALEZIO M COMPACT R290 (MIV-M/E avec résistance électrique)

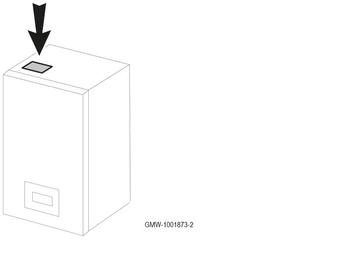

Les plaquettes signalétiques indiquent les informations de l'appareil et doivent toujours rester accessibles.

Module intérieur MIV-M/E R290

Préparateur ECS 180 HPSL EVO

Groupe extérieur

- Référence, type
- Date de fabrication : XX-XX = Année - Semaine   (exemple : 23-25 = 2023 - 25ème semaine)
- Numéro de série,
- Type de fluide frigorigène
- Tension d'alimentation...
- N° identification CE
- Paramètres CN1 et CN2 : indiquent au système le type de groupe extérieur et la nature de l’appoint :
Voir : Configurer CN1 - CN2

Numéros de configuration CN1 et CN2 ALEZIO M COMPACT R290

Avec un groupe extérieur MONO AWHP3R

Groupe extérieur MONO AWHP3R	CN1 avec résistance électrique MIV-M /E	CN2
MONO AWHP3R 4 MR	34	16
MONO AWHP3R 6 MR	36	16
MONO AWHP3R 8 MR	38	16
MONO AWHP3R 11 MR	40	16
MONO AWHP3R 11 TR	44	16
MONO AWHP3R 13 MR	42	16
MONO AWHP3R 13 TR	46	16



Avec un groupe extérieur MONO AWHP2R

Groupe extérieur MONO AWHP2R	CN1 avec résistance électrique MIV-M /E	CN2
MONO AWHP2R 4MR	15	16
MONO AWHP2R 6MR	17	16
MONO AWHP2R 8MR	19	16
MONO AWHP2R 10MR	21	16
MONO AWHP2R 12MR MONO AWHP2R 12TR	23	16
MONO AWHP2R 16MR MONO AWHP2R 16TR	25	16
