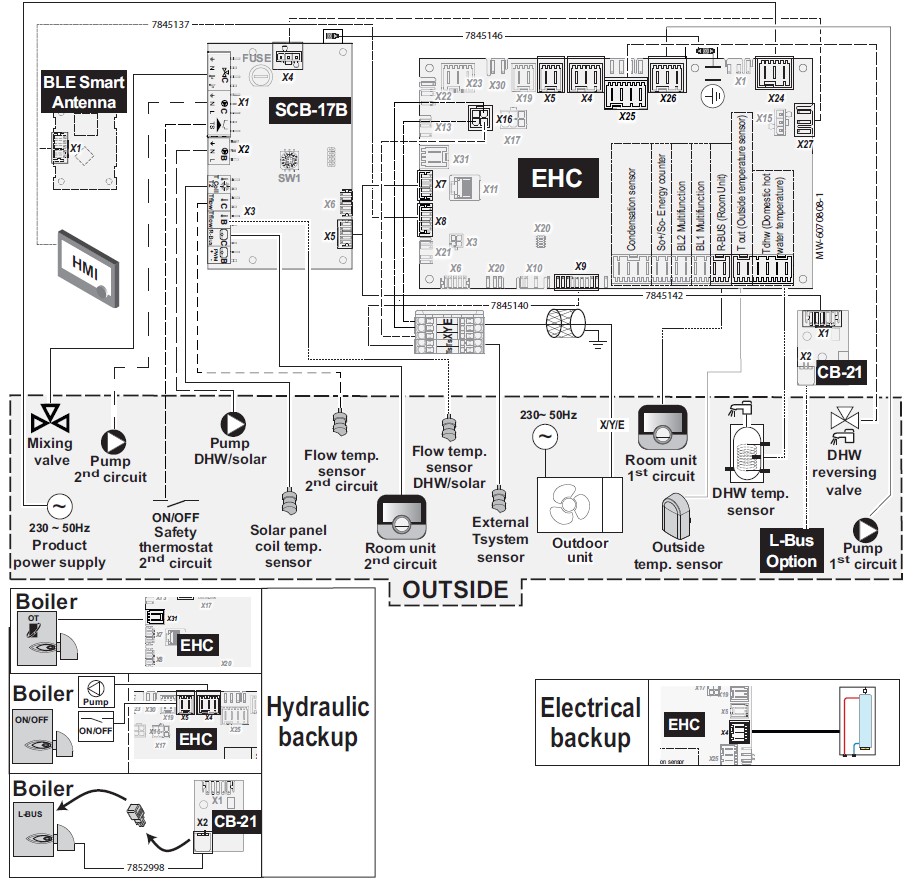

Schéma électrique DIEMACONTROL M

DIEMACONTROL M (avec carte EHC-16)

Légende Description
BL1 Multifunction Entrée multifonction BL1
BL2 Multifunction Entrée multifonction BL2
BLE Smart Antenna Carte électronique pour la communication Bluetooth®
CB-21 Carte interface entre la carte EHC–16 et une connexion L-BUS externe
Condensate sensor Sonde de condensation
DHW reversing valve Vanne d'inversion eau chaude sanitaire
DHW temp. sensor Sonde de température eau chaude sanitaire
EHC–16 Carte électronique principale de la pompe à chaleur
Electrical backup Appoint électrique
External Tsystem sensor Sonde de température départ chauffage
Flow temp. sensor 2nd circuit Sonde de température départ chauffage second circuit
Flow temp. sensor DHW/solar Sonde de température boucle de recirculation eau chaude sanitaire / circuit so­ laire
Hydraulic backup Appoint hydraulique
HMI Interface utilisateur
Mixing Valve Vanne mélangeuse
L-Bus Option Option L-Bus
ON/OFF Marche/Arrêt - Contacteur Marche/Arrêt
Outdoor Unit Groupe extérieur
OUTSIDE EXTERIEUR - Composants extérieurs au module intérieur
Product power supply Alimentation électrique principale
Pump 1st circuit Pompe premier circuit - en cas d'usage d'un ballon de découplage
Pump 2nd circuit Pompe second circuit
Pump DHW/solar Pompe boucle de recirculation eau chaude sanitaire / circuit solaire
Room Unit 1st circuit / 2nd circuit R-Bus (Room Unit) Sonde d’ambiance, thermostat SMART TC°, thermostat marche/arrêt, thermostat modulant ou thermostat OpenTherm premier / second circuit
Safety thermostat 2nd circuit Thermostat de sécurité second circuit
SCB-17B Carte électronique optionnelle pour la gestion d’un circuit supplémentaire
SO+/SO- Energy counter SO+/SO- Compteur d’énergie
Solar panel coil temp. sensor Sonde de température de serpentin du panneau solaire
Tdwh (Domestic hot water temperature) Sonde de température eau chaude sanitaire
T out (Outside temperature sensor) Sonde de température extérieure
