MID-M /H (APPOINT HYDRAULIQUE)

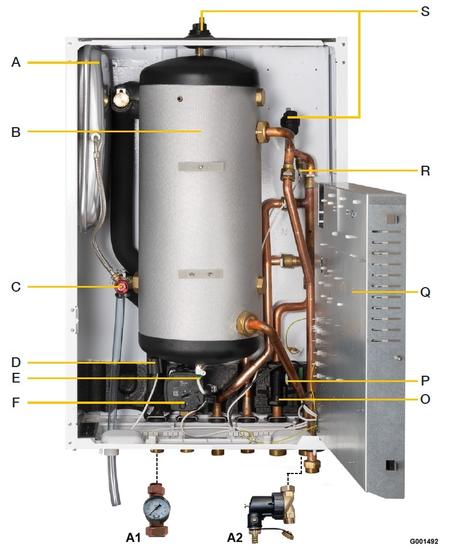

A Vase d'expansion (10 litres)
A1 Manomètre mécanique (livré
A2 Filtre magnétique (livré)
B Bouteille de découplage (40 litres)
C Soupape de sécurité
D Manomètre électronique
E Robinet de vidange
F Pompe circuit de chauffage
G Evacuation pour les condensats et la soupape de sécurité
H Retour du circuit de chauffage (entrée A du MID) - G1” mâle
I Départ vers le circuit de chauffage (sortie A du MID) - G1” mâle
J Retour de la chaudière d’appoint - G1”mâle
K Départ vers la chaudière d’appoint - G1”mâle
L Retour du groupe extérieur - G1”1/4 mâle
M Départ vers le groupe extérieur - G1”1/4 mâle
N Départ vers le préparateur d'E.C.S. - G1” mâle (option)
O Débitmètre
P Sonde de température départ du groupe extérieur
Q Boîtier électrique
R Sonde de température départ chauffage
S Purgeurs d’air automatiques

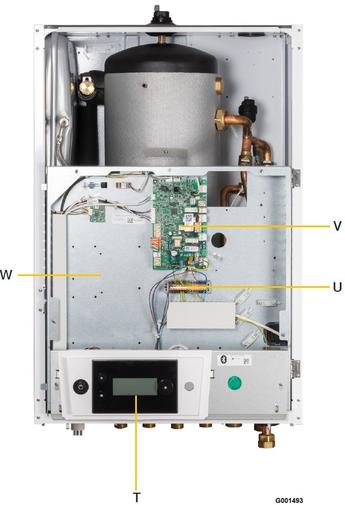

T Tableau de commande E-Pilot
U Bornier d'alimentation du module intérieur
V Carte électronique principale unité centrale EHC-16
W Emplacement pour les cartes SCB-17 ou SCB-10 (options)

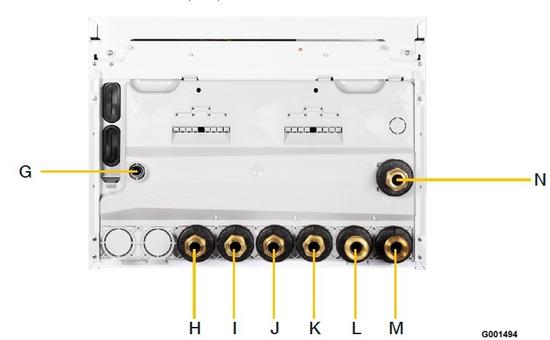

G Evacuation pour les condensats et la soupape de sécurité
H Retour du circuit de chauffage (entrée A du MID) - G1” mâle
I Départ vers le circuit de chauffage (sortie A du MID) - G1” mâle
J Retour de la chaudière d’appoint - G1”mâle
K Départ vers la chaudière d’appoint - G1”mâle
L Retour du groupe extérieur - G1”1/4 mâle
M Départ vers le groupe extérieur - G1”1/4 mâle
N Départ vers le préparateur d'E.C.S. - G1” mâle (option)
