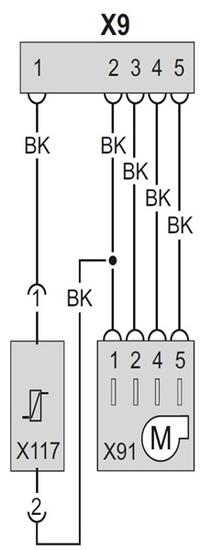

Ventilateur :

Bornier X9

Bornes 2 – 5 = 28 V DC

alimentation ventilateur

Bornes 4 – 5 = signal modulant

0V moteur à l’arrêt ou en défaut
14V continu vitesse maximale du moteur

Bornes 3 – 5 = signal provenant du ventilateur vers le PCU

Mesure de la fréquence (Hz)

Connecteur X91

Bornes1 - 5 = 28 V DC

alimentation du ventilateur
