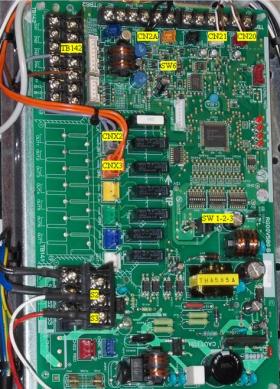

CNX2 : Contact sec de défaut compresseur (gris)

CNX3 : Contact sec de marche compresseur (orange)

 CN2A : Consigne de commande MIV-II (vert)

            Tension DC (V) = 0,08 × Température de consigne + 0,6

CN20 : Entrée condenseur (rouge)

CN21 : Sortie condenseur (blanc)

TB142 : Commande chaud/froid
 - Contact marron/noir : mode chaud
 - Contact marron/gris : mode rafraîchissement
