Codes défaut - leds

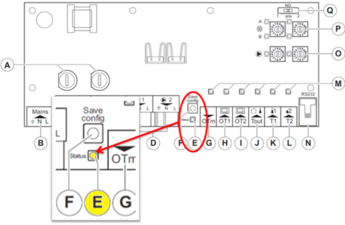

E : Led d'état :

  • Allumée : fonctionnement normal
  • Clignotant : défaut
    • un cycle dure 7s maximum
    • début : 1s allumée / 0.5s éteint puis le défaut

M : LEDS d'état des sondes, pompes et vannes :

  • Visualiser les sondes prises en compte :
    • led sonde allumée : sonde connectée et active
    • led clignote 2x par seconde : Erreur
    • led clignote 4x par seconde : détection de la configuration en cours
  • Visualiser les actions du CMix :
    • led pompe   alumée : pompe alimentée (éteinte = pompe arrêtée)
    • led A allumée : vanne ouverte (clignotante = ouverture en cours)
    • led B allumée : vanne fermée (clignotante = vanne en phase de fermeture)

Liste des codes défaut

Code de défaut Description Code de clignotement de la LED d’état (E) Vérification / solution
220 Une sonde n’est pas reconnue. La LED clignote 1 fois

Vérifier le raccordement de la sonde pour laquelle la LED clignote.

Vérifier la valeur ohmique de la sonde concernée.
221 Défaut de communication avec l’appareil à piloter (chaudière, régulation en cascade ou module précédent...) La LED clignote 2 fois

Vérifier que l’appareil raccordé est sous tension.

Vérifier la connexion.
222 Défaut de communication avec le(s)  thermostat(s) programmable(s) modulant(s) La LED clignote 2 fois

Vérifier que l’appareil raccordé est sous tension.

Vérifier la connexion.
223

Le réglage du commutateur O ou P ne correspond pas à la configuration enregistrée dans le module.

La configuration a été modifiée

 La LED clignote 4 fois

Vérifier le positionnement des roues codeuses et actionner le bouton "Save config."

Si le défaut persiste, répéter la procédure de  configuration. +d'infos

224

225

 Défaut interne au module La LED clignote 5 fois

- Vérifier l’alimentation électrique. Si elle est correcte répétez la procédure de configuration : +d'infos

- Le module tente de corriger le défaut.

- Les réglages modifiés avec Recom sont restaurés aux réglages d’usine.

- Si le défaut persiste après avoir utilisé le bouton « Save config », le module doit être remplacé.
Autres Défaut sur l’appareil piloter. Par exemple, chaudière, régulation  en cascade ou module précédent. La LED clignote 3 fois Consulter le manuel de l'appareil raccordé.

(1) Les codes de défaut sont valables uniquement si une régulation OpenTherm est utilisée (Par exemple, le Thermostat programmable modulant).
