Description du GTW loT

1. Bouton d'activation
2. LED alimentation
3. LED statut de connection au cloud.
4. Connecteur CAN (si non utilisé, à laisser en place).
5. Aimants (4 aimants puissants) pour mise en place sur la partie métallique d'un générateur.
6. Support pour enrouler l'excédent de câble.

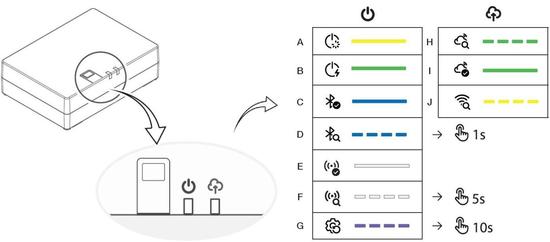

Description LEDs du GTW loT

Voyant d'alimentation
A Appareil en cours de démarrage (entre 5 et 10 sec.)
B L'appareil est inactif.
C Bluetooth appairé.
D Appairage Bluetooth en cours. Appuyez sur le bouton Gateway IoT pendant 0 à 1 seconde pour activer l’appairage avec le téléphone portable (clignotant).
E SMART CDI appairé en RF.
F Recherche d'appareil RF activée. Appuyez sur le bouton Gateway IoT pendant 5 secondes pour activer l’appairage RF avec le SMART CDI (clignotant).
G Reset en cours. Appuyez sur le bouton Gateway IoT pendant 10 secondes pour réinitialiser la passerelle IoT.

Voyant Cloud:
H Connection au Cloud BDR en cours (clignotant)
I Connecté au WiFi et au Cloud BDR.
J Connection au WiFi (clignotant).

Voir aussi: Principe fonctionnement
