MMTC R32 - 20-26

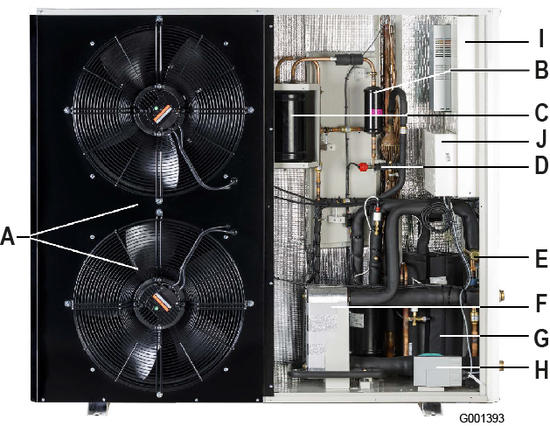

A Ventilateur double
B Filtre déshydrateur
C Récipient à liquide
D Détendeur
E Vanne 4 voies
F Evaporateur
G Compresseur
H Pompe de circulation d’eau
I Armoire électrique +d'infos
J Boîtier électrique avec carte électronique

1. Sonde température extérieure
2. Réservoir à liquide
3. Soupape de sécurité du circuit frigorifique
4. Filtre déshydrateur
5. Détendeur
6. Transducteur de pression
7. Sonde de température SH (SuperHeating - surchauffe)
8. Sonde de température de refoulement
9. Vanne 4 voies
10. Soupape de sécurité du circuit hydraulique
11. Sonde de température – sortie d’eau
12. Transducteur de pression
13. Détecteur de fuite de fluide frigorigène (option)
14. Pressostat haute pression
15. Sonde de température – entrée d’eau
16. Compresseur
17. Pompe de circulation d’eau
18. Purgeur manuel
19. Accumulateur d’aspiration
20. Échangeur à plaques
21. Bac à condensats avec câble chauffant
22. Echangeur extérieur
23. Grille de protection

Armoire électrique 20-26

1. Disjoncteur magnéto-thermique – Protection générale de l’appareil.
(de plus, chaque composant principal, comme le compresseur, les ventilateurs ou le Power Plus, possède son propre système de protection intégré).
2. Ferrites (groupe de 7 ferrites)
3. Filtre DC Choke.
4. Power Plus PSD1 compresseur inverter.
5. Bornes de connexion.
6. Connexion de mise à la terre.
7. Relais thermique (protection supplémentaire en cas de surchauffe du compresseur. Il déconnectera le compresseur).
8. Bornes de connexion
9. Filtre EMC.
10. Disjoncteur magnéto-thermique (protection de la carte électronique).
11. Contacteur LC1 (protection supplémentaire en cas de surchauffe du compresseur qui déclenchera la déconnexion du PSD1 Power Plus).
