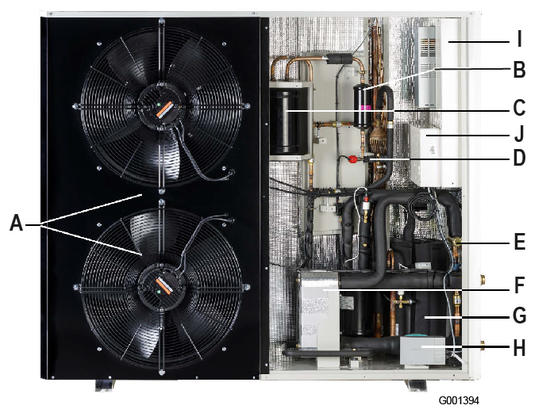

MMTC R32 33-40

A Ventilateur double
B Filtre déshydrateur
C Récipient à liquide
D Détendeur
E Vanne 4 voies
F Evaporateur
G Compresseur
H Pompe de circulation d’eau
I Armoire électrique +d'infos
J Boîtier électrique avec carte électronique

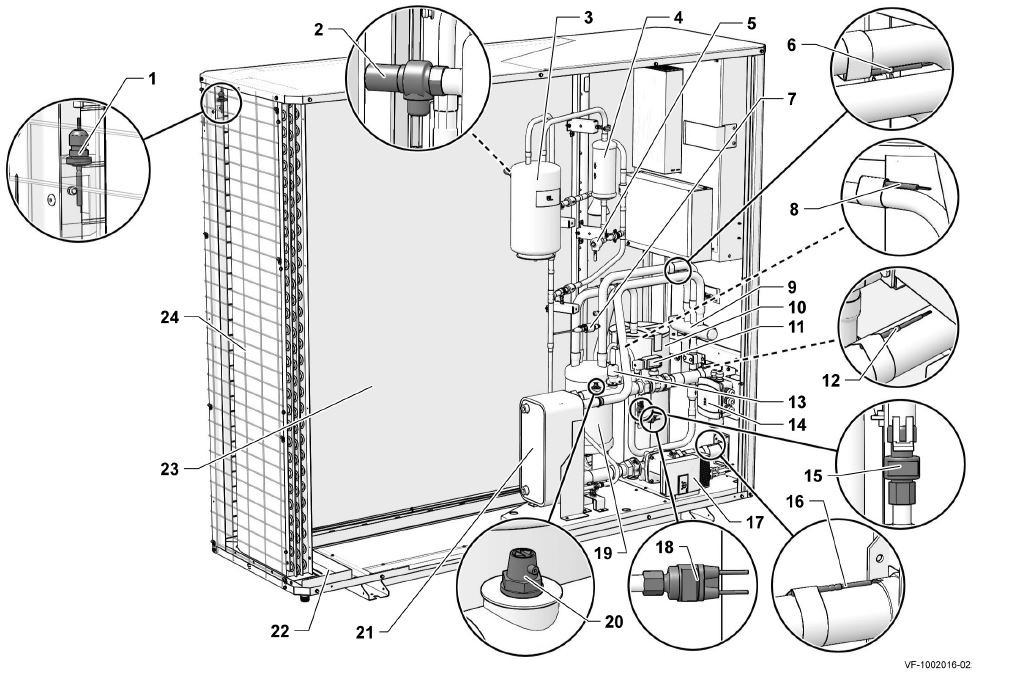

1. Sonde température extérieure
2. Soupape de sécurité du circuit frigorifique
3. Réservoir à liquide
4. Filtre déshydrateur
5. Détendeur
6. Sonde de température SH (SuperHeating-surchauffe)
7. Transducteur de pression
8. Sonde de température de refoulement
9. Vanne 4 voies
10. Compresseur
11. Interrupteur de débit
12. Sonde de température – sortie d’eau
13. Soupape de sécurité du circuit hydraulique
14. Détecteur de fuite de fluide frigorigène (option)
15. Transducteur de pression
16. Sonde de température – entrée d’eau
17. Pompe de circulation d’eau
18. Pressostat haute pression
19. Accumulateur d’aspiration
20. Purgeur manuel
21. Échangeur à plaques
22. Bac à condensats avec câble chauffant
23. Échangeur extérieur
24. Grille de protection

Armoire électrique 33 - 40

1. Disjoncteur magnéto-thermique – Protection générale de l’appareil.
(De plus, chaque composant principal, comme le compresseur, les ventilateurs ou le Power Plus, possède son propre système de protection intégré).
2. Disjoncteur magnéto-thermique (protection de la carte électronique).
3. Power Plus PSD1 compresseur inverter.
4. Ferrites (Modèle 33: 4 unités. Modèle 40: 3 unités).
5. Bornes de connexion
6. Relais thermique (protection supplémentaire en cas de surchauffe du compresseur. Il déconnectera le compresseur).
7. Bornes de connexion.
8. Filtre EMC.
9. Connexion de mise à la terre
10. Contacteur LC1 (protection supplémentaire en cas de surchauffe du compresseur qui déclenchera la déconnexion du PSD1 Power Plus).
