Les deux potentiomètres du haut servent au réglage des vannes.

• Circuit 1 : à gauche
• Circuit 2 : à droite

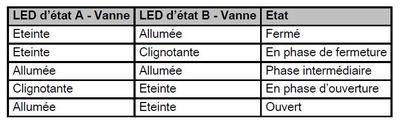

Les leds placées en face des repères A et B indiquent l'ouverture ou la fermeture de la vanne.

Configuration :

Il faut placer la rainure du potentiomètre en face du repère correspondant aux types de vannes utilisées !

Position	Plage de réglage
0	Fermeture manuelle (Uniquement à des fins de test)
1	Ouverture manuelle (Uniquement à des fins de test)
2	Vanne thermique (2 points avec vanne à trois voies)
3	Vanne thermique (2 points avec vanne à deux voies)
4	Vanne ouverte/fermée (2 points avec vanne à deux voies) Temps d’ouverture : 0 à 30 secondes
5	Vanne ouverte/fermée (2 points avec vanne à deux voies) Temps d’ouverture : 30 à 120 secondes
6	Vanne ouverte/fermée (2 contacts avec vanne à deux voies) Temps d’ouverture : 2 à 4 minutes
7	Ne pas utiliser
8
9
A	Vanne mélangeuse (3 points avec vanne à trois voies) Temps d’ouverture : 0 à 30 secondes
B	Vanne mélangeuse (3 points avec vanne à trois voies) Temps d’ouverture : 30 à 60 secondes
C	Vanne mélangeuse (3 points avec vanne à trois voies) Temps d’ouverture : 1 à 2 minutes
D	Vanne mélangeuse (3 points avec vanne à trois voies) Temps d’ouverture : 2 à 4 minutes (Modules EA104 et EA145)
E	Non utilisé
F	Non utilisé

Si seule une pompe est raccordée à un circuit, une sonde départ doit être mise en place et la roue codeuse P doit
être positionnée sur A.
