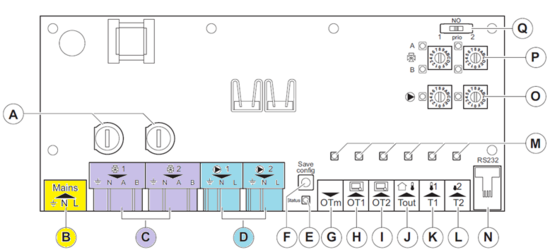

A Fusibles : A1 (circuit 1) et A2 (circuit 2) = 4 AT  par circuit

B Alimentation de la carte en 230 V

C Raccordements vanne 3 voies circuits 1 et 2 : Courant maximum par vanne 1 A

D Raccordements pompe circuits 1 et 2 :
 - Courant maximum par pompe 2 A
 - Puissance maximale des pompes 1 W

E : led d'état +d'infos

F : Bouton Save config +d'infos

G : Raccordement chaudière, LED d’état Chaudière:

• Allumée : Chaudière connectée et active
• Clignote 2 fois par seconde : Erreur
• Clignote 4 fois par seconde : Détection de la configuration en cours

H - I : Raccordements des thermostats programmables modulants +d'infos

J - K - L : Raccordement des sondes +d'infos

M : leds d'état : +d'infos

N : Raccordement pour outil de maintenance Recom

O Roues codeuses pour le réglage des pompes 1 et 2, avec LED d’état +d'infos

P Roues codeuses pour le réglage des vannes 1 et 2, avec LED d’état +d'infos

Q Commutateur de priorité à maintenir en position 0 +d'infos

Procéder comme suit :

1. Raccordez les sondes requises.
2. Raccordez et réglez la(les) pompe(s) : +d'infos
3. Raccordez et réglez la(les) vanne(s) : +d'infos
4. Raccordez le(s) thermostat(s) programmable(s) modulant(s) +d'infos
5. Raccordez l’alimentation 230 V.
6. Maintenez le bouton ’Save config’ enfoncé pendant 1,5 secondes pour détecter la nouvelle configuration (les LED se mettent à clignoter) et l’enregistrer.
7. Utilisez les LED d’état pour vérifier si le module détecte toujours des défauts.
Noter la position des commutateurs O, P et Q.
